日本低屈服点钢的开发
发布人：Super User 发布时间：2012-12-11 浏览次数：2086大中小
1 低屈服点钢开发的背景
1995年兵库县南部地震以后，大量采用特定的结构件吸收地震能的减震结构法。通过避免主要结构柱梁的损伤，提高受灾后建筑物的修复性。用于这种减震构件的钢材，最好是易屈服、塑性变形能力高的钢材，而且重复疲劳特性也很重要。
2 标准内容
减震型缓冲器用的钢材最好是比软钢的屈服点更低的钢材，超低屈服点、高延展性和韧性兼备非常重要。日本铁钢联盟制定了“建筑结构用低屈服点钢材”的产品标准，屈服点为100N/mm2和225N/mm2的两种钢材。表1是其化学成分，表2是力学性能。添加元素近似于极力降低杂质和夹杂物的纯铁，而且，在轧制及其后的退火处理中给予规定的特性。屈服点及抗拉强度范围窄，特别是屈服点相对于SN材的120N/mm2，为40N/mm2狭范围。

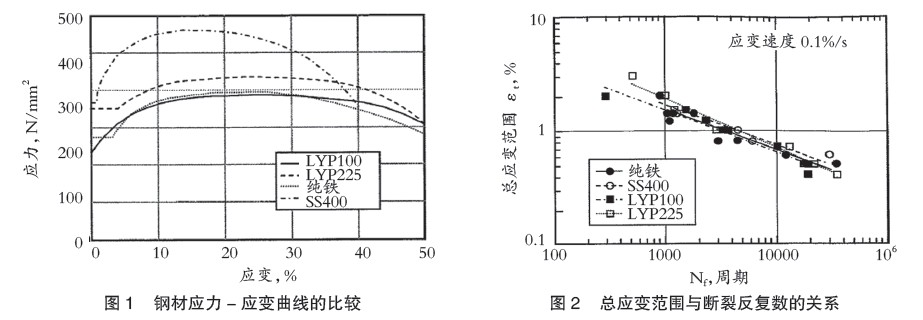

图1是低屈服点钢和普通钢SS400的应力-应变关系。低屈服点钢与SS400比较，屈服点低1/4-1/3，具有超过50%的大延展性能。低屈服点钢的低周期疲劳特性与普通钢相同（图2）。
使用低屈服点钢的减震型减震构件有图3所示的类型，这些类型在1995年兵库县南部地震以后被广泛应用。
信息来源：《世界金属导报》
