重钢中厚板表面质量控制研究取得重大进展
发布人：Super User 发布时间：2014-06-30 浏览次数：6863大中小
热轧中厚板产品质量指标主要包括力学性能和尺寸精度，但在当前激烈的市场竞争中，用户对钢板的表面质量也提出了更高要求，严格避免出现麻面、麻坑/麻点以及花斑等表面缺陷。因此，表面质量逐渐成为中厚板的主要质量指标之一，受到钢厂和下游用户的高度重视。据下游造船厂反馈，花斑缺陷严重影响到船板涂漆后的表面光洁度。据此，重钢中板厂提出了船板花斑缺陷的攻关需求。

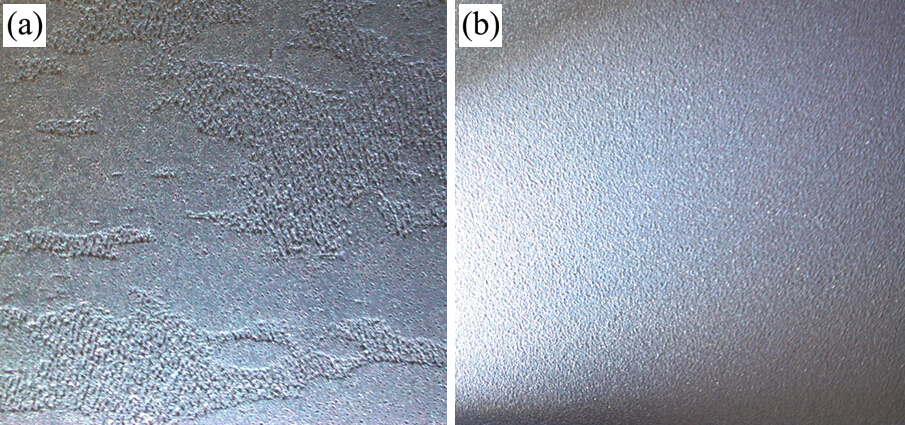

中厚板抛丸后表面宏观形貌：（a）工艺改进前；（b）工艺改进后
中厚板氧化铁皮厚度的宏观不均匀性，在微观上呈现出氧化铁皮表面大量裂纹与氧化铁皮厚度的波动变化，甚至局部出现多层氧化铁皮堆叠。我室氧化铁皮课题组研究人员根据以上分析与现场调研，确定了从钢种成分、热轧设备、工艺三个方面入手，对“花斑”缺陷进行攻关。通过以上手段的综合应用，使花斑问题得到了根本性的解决。新工艺实行后的花斑钢板改判率降低至2.5%，比2013年2、3季度累计36.9%的花斑改判率大幅下降，在热轧中厚板表面质量提高方面取得了显著的效果。
