我室刘振宇教授获钢铁联合基金重点项目资助
发布人：Super User 发布时间：2014-09-30 浏览次数：4196大中小
我实验室刘振宇教授申报的“高性能节约型双相不锈钢的组织性能设计与热加工制备的基础研究”获2014年钢铁联合基金重点项目资助。
节约型双相不锈钢在提高强度、改善韧性、耐蚀性能及焊接性能等方面拥有突出优点，可望广泛应用于石化、造船、造纸、海水淡化等领域，是一种性能优良又节约资源的工程材料。但是，由于缺乏对其热加工特性及合理加工工艺全面而深入的了解，目前国际上还未能大规模工业化生产节约型双相不锈钢。
本项目将针对节约型双相不锈钢热塑性更差、热加工制备更困难等关键问题，深入研究合金成分设计准则、热变形行为与热塑性控制、微观显微组织演变、热加工安全区预测、脆性相析出动力学规律及亚快速冷却过程中凝固组织的变化规律，探明显微组织结构变化对耐蚀性能及焊接性能的影响机理，揭示节约型双相不锈钢的强韧化机制。在此基础上，本项目将开发出生产宽/薄规格、无缺陷的热连轧卷板的控制轧制技术及在线控制冷却技术，探索出节约型双相不锈钢薄带的“近终成形”制备技术，实现节约型双相不锈钢板带材生产关键工艺技术的突破，为其大规模、低成本工业化制造奠定基础。
我室在双相不锈钢研发方面具有雄厚、坚实的基础。刘振宇教授带领的研究小组已经在实验室条件下研发出冷轧薄规格、节约型双相不锈钢薄带的制备技术。研究结果表明，该技术不仅大幅度提高成材率，而且将钢中氮含量提高至0.4%左右。21%Cr-5%Mn-0.4%N双相不锈钢的拉伸曲线表明，原型钢的强塑积高达62000MPa%以上。

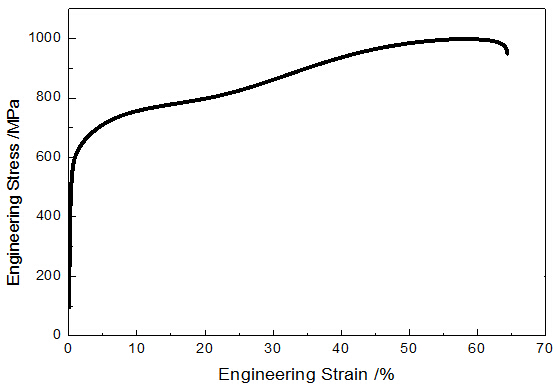

0.5mm 厚21%Cr-5%Mn-0.4%N双相不锈钢冷轧薄板的应力-应变曲线
