优秀成果：超快冷条件下含Ti低碳微合金化钢中纳米析出物控制及表征
发布人：Super User 发布时间：2016-01-24 浏览次数：829大中小
纳米析出强化是继细晶强化后另一种有效的强化方式，先进常规流程热轧工艺与装备技术方向李小琳围绕超快冷条件下含Ti微合金钢开展工作，通过探究不同等温工艺来获得不同的析出强化效果。
本研究以自然科学基金重点项目“超快冷条件下低碳钢中纳米析出物控制及综合强化机理”为背景，采用在普通C-Mn钢基础上添加Nb、V和Ti，实验室热轧实验，研究化学成分及工艺参数对析出行为的影响。结果表明，“利用相间析出强化机制模型对相间析出的强化增量进行计算可知，析出强化增量可达300 MPa, 是普通析出强化增量的2-3倍。另外，对相间析出碳化物的晶体学平面及晶体结构进行了精细表征，得出非共格相界面更有利于相间析出的形成，且析出物具有NaCl型晶体结构。
实验中部分研究结果正在进行了工业试制，以实现低成本化Q590的稳定生产，为新一代TMCP减量化产品的开发提供支撑。

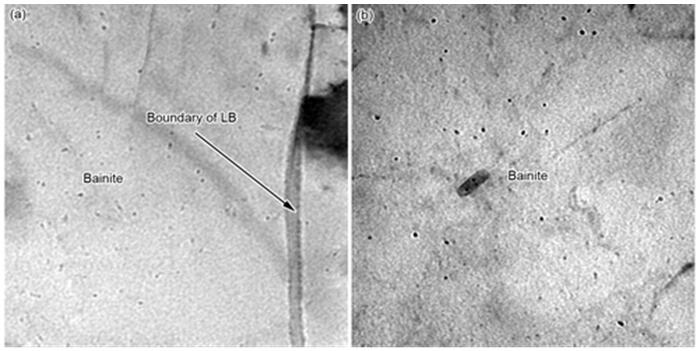

实验钢超快冷至不同温度时的析出物形貌
