“十三五”期间，伴随着中国经济增速降低，钢铁需求减少，开发和使用低成本高性能HSLA钢成为钢铁工业发展的重要方向，尤其是我国在船舶和海洋工程领域的大发展，为低成本高性能HSLA钢研究、开发和应用提供了重大机遇。近年来，Cu沉淀强化技术的应用为新型船体结构钢的设计提供了思路，通过合理的成分设计和合适的热机械处理方法，结合纳米富Cu相沉淀强化，可以获得低成本高性能的HSLA钢。目前这种超低碳含铜HSLA钢已广泛应用于舰船、潜艇、航母等军事工业。
2016年度，在超低碳含铜HSLA组织性能调控机理研究方面取得大量重要研究成果，主要研究创新和技术进展如下：
（1）研究纳米富Cu相析出过程的晶体结构演化规律，创新性发现了非孪晶9R结构，并在一个析出相中观察到了9R结构部分退孪晶化，转变为fct结构。提出了bcc→9R→孪晶fcc/fct→fcc演变序列并建立了相应的晶体学模型。该研究成果完善了纳米富Cu相晶体结构演化理论，并为Cu析出强化机制的确定提供重要理论依据。
（2）研究揭示纳米富Cu团簇形核长大过程的成分演变规律，掌握Ni、Mn元素对核壳结构形成的影响机制特征，结合前述研究成果揭示了Cu析出形态-结构-成分三者之间的关系。
（3）采用TMCP-T工艺代替传统调质工艺，通过Cu析出尺寸的精确控制，开发出具有优良综合力学性能的热轧钢板：屈服强度756MPa，抗拉强度820MPa，断后延伸率28.1%，-80℃冲击功85J。
上述研究成果得到了国内外学术界的高度评价，相关学术论文已在Materials Letters，Materials Characterization等国际著名学术期刊发表。通过对纳米富Cu相形态、结构、成分特征的精细化研究，实现了纳米富Cu相的精确控制，并成功制备出具有优异力学性能的钢板。本技术的成功开发，将进一步推动纳米相和基体结构精确控制技术的发展，以满足更广泛和更深层次的工业应用需求。

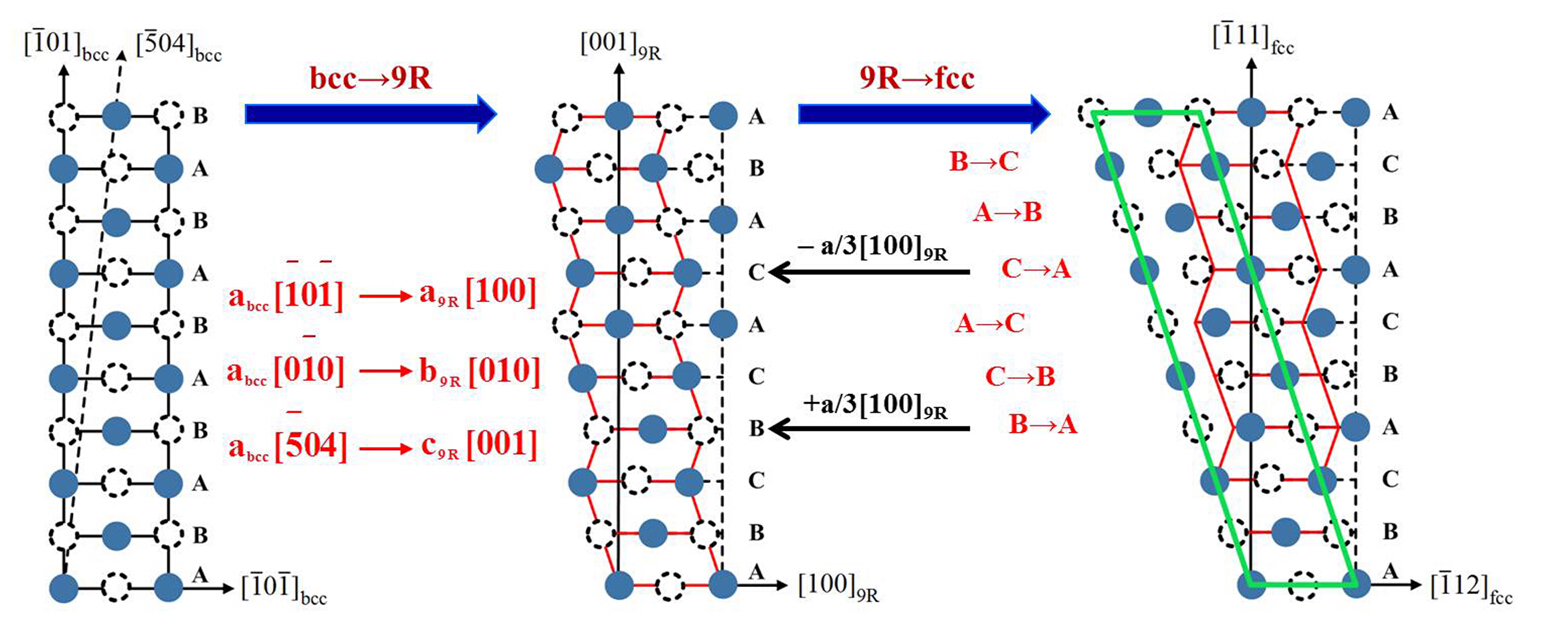

▲bcc→9R→fcc转变示意图
