JFE钢铁公司开发了与含镍合金钢粉具有相同高韧性且切削性也十分优秀的粉末冶金用无镍合金钢粉“FM1000S”。
一直以来，高强度且高韧性的烧结部件使用4%Ni合金钢粉，其主要成分为4%Ni-1.5%Cu-0.5%Mo。其中，通过添加Ni、Cu和Mo提高强度，添加Ni提高韧性。但随着镍原料的价格上升，成本也随之提高。

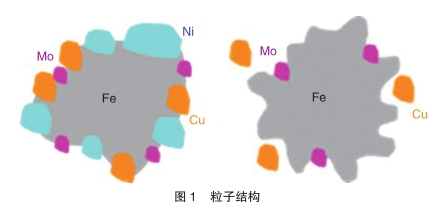

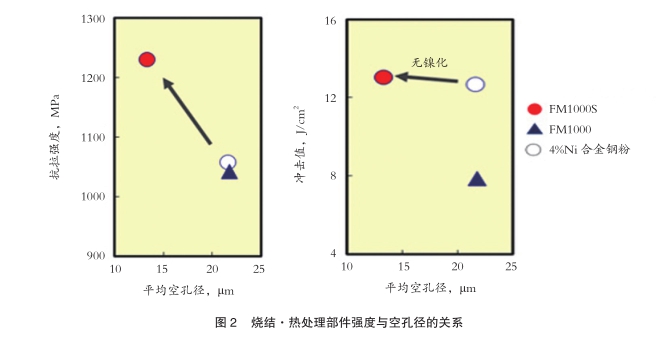

JFE钢铁公司已经开发出1000MPa级高强度无镍合金钢粉“FM1000”，并实现了商品化。但其韧性低于4%Ni合金钢粉。因此，“FM1000S”通过将粒子形状不定形，更进一步提高粒子表层的Mo浓度（图1），并在用户制造部件时促进烧结过程，使烧结部件组织中的空孔细微化。这样，不仅提高了强度和韧性，且不必添加Ni，可达到4%Ni合金钢粉同等以上的高强度和高韧性（图2）。同时，还具备FM系列产品的特征之一，即高的易切削性。
由于无需添加Ni，与添加Ni的合金钢粉相比，可大幅降低成本，将应用于链轮齿（与链条组合成的传递动力的齿轮形状的部件）等汽车的发动机变速器等部件。
【内容来源】 世界金属导报
